В павильоне №2 МВЦ «Крокус Экспо» 16 апреля 2021 года завершилась крупнейшая в России и странах СНГ Международная выставка технических средств охраны и оборудования для обеспечения безопасности и противопожарной защиты Securika Moscow.
Особый интерес для посетителей мероприятия представлял ассортимент противопожарной автоматики, разработанной производителями в соответствии с требованиями нового свода правил «СП 484.1311500.2020. Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования», вступившего в силу 1 марта 2021 года.
НВП «БОЛИД» на выставке презентовал несколько новинок, четыре из них раннее мы уже анонсировали на нашем сайте. Напомним, что речь идет о ППКУП «Сириус», блоках индикации приемно-контрольных и управления ИСО «Орион» с речевым оповещением, а также адресных шкафах управления трехфазной нагрузкой с резервированным RS-485 в сериях «ШКП-RS» и «ШУЗ» и шкафах пожарной сигнализации для монтажа средств пожарной автоматики с внешним резервированным интерфейсом RS-485 из серии «ШПС» в исполнениях 10, 11 и 12. Все эти модернизированные технические средства для обеспечения противопожарной защиты полностью соответствуют новому СП 484.1311500.2020.
В этот раз подробнее остановимся на ППКУП «Сириус» (см. рис. 1), который можно рассматривать как наилучшую замену морально устаревшему «С2000-АСПТ» — пульту, проверенному временем и сотнями (если не тысячами) реализованных проектов для объектов защиты малой, средней и повышенной сложности.

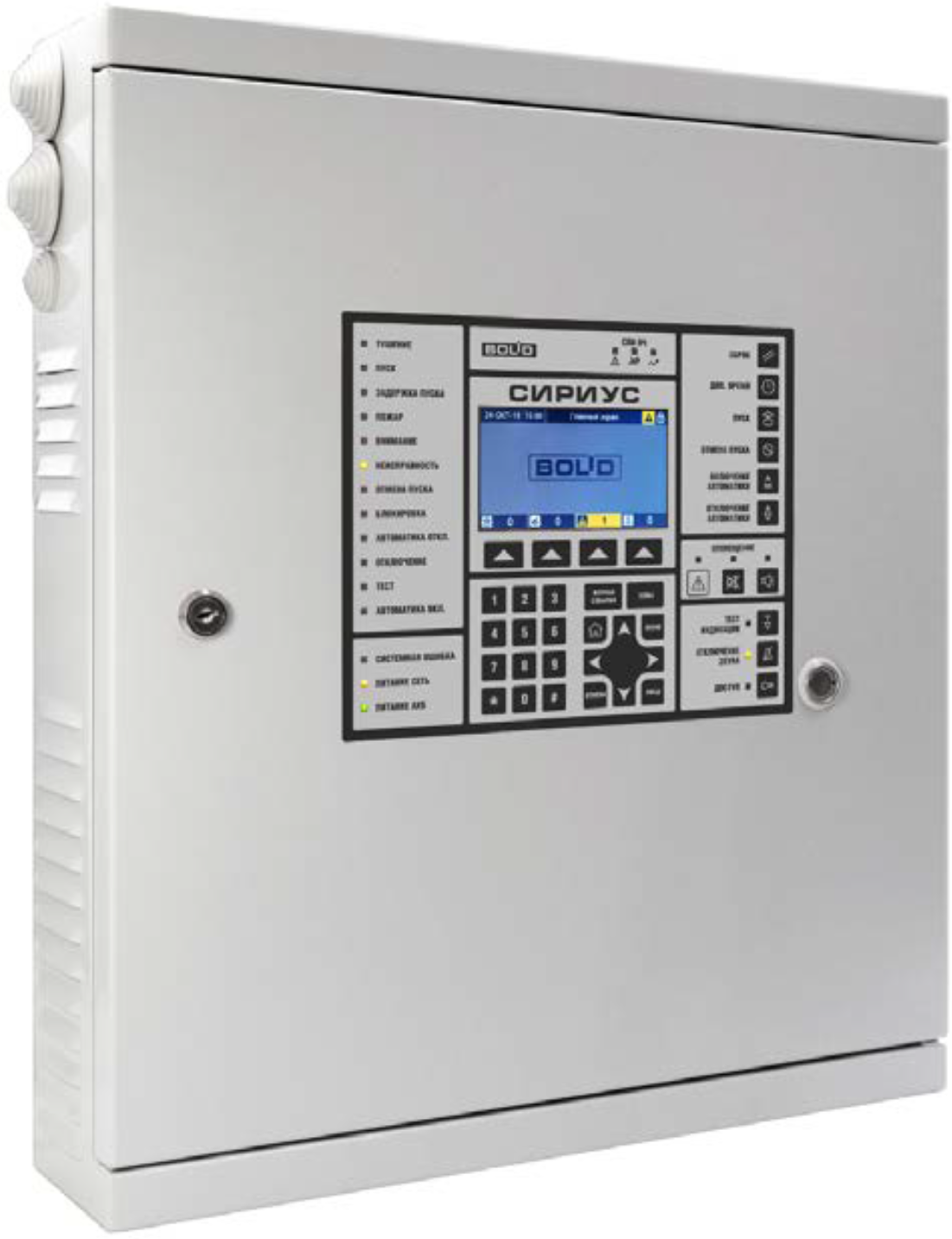

Рис. 1. Слева — модернизированный ППКУП «Сириус», справа — устаревший ППКУП «С2000-АСПТ»
Прибор приемно-контрольный и управления пожарный «Сириус» представляет собой абсолютно самодостаточное устройство с большим потенциалом масштабирования и включает в себя сетевой контроллер для создания блочно-модульных ППКУП. В частности, «Сириус», при включении в конструктив двух модулей «С2000-КДЛ-С» может обслуживать 254 адресных прибора на двух независимых кольцевых линиях длиной до 3 км в 4 зонах пожаротушения, а с использованием в системе блоков «С2000-ПТ» — в 127 зонах пожаротушения.
ППКУП «Сириус» предназначен для контроля и управления:
· системой пожарной сигнализации (АУПС);
· системой оповещения и управления эвакуацией людей при пожаре (СОУЭ);
· автоматическими установками газового, порошкового, аэрозольного пожаротушения (АУПТ) или тушения тонкораспыленной водой;
· системой дымоудаления и вспомогательным инженерным и технологическим оборудованием, участвующим в обеспечении пожарной безопасности.
Рис. 2. Внутренне устройство ППКУП «Сириус»
Внутри металлического корпуса ППКУП «Сириус» установлены (см. рис. 2): резервированный источник питания «МИП-24» (2), материнская плата (3) с одним или двумя установленными модулями «С2000-КДЛ-С» (4). Кроме того, предусмотрено место под установку двух АКБ (5).
На внутренней стороне дверцы (под кожухом) расположена плата управления (1) с единичными световыми индикаторами, кнопками управления, цветным БЦД в центре передней панели и считывателем ключей Touch Memory.
На дисплей выводится информация в интуитивно понятной форме (см. рис. 3):
· текущие дата и время (в верхнем колонтитуле слева);
· текстовое название режима отображения информации: «Главный экран», «Основное меню», «Авторизация пользователя», «Информация о входе», «Сетка всех зон», «Список всех зон», «Зоны с пожарами», «Зоны группы зон», «Элементы зоны», «Мультисостояние», «Журнал событий», «Информация о событии» (в центре верхнего колонтитула);
· сервисные сообщения о режимах работы (значки в верхнем колонтитуле справа);
· показания счетчиков зон с тревожными состояниями: пусками, пожарами, неисправностями и отключениями автоматики (в нижнем колонтитуле), которые при нулевых значениях (как иконка, так и значение счетчика) отображаются нейтральным (серым) цветом;
· состояния групп зон;
· журнал событий (на 65 000 событий) с расшифровкой параметров зон;
· меню настройки параметров ППКУП.
Рис. 3. Органы индикации и управления на фальшпанели ППКУП «Сириус»
Масштабирование системы пожарной безопасности обеспечивается за счет прямого подключения к двойному интерфейсу RS-485 дополнительных функциональных модулей и/или блоков, среди которых:
1) контроллеры «С2000-КДЛ-С» (см. рис. 4) — точные аналоги внешних корпусных «С2000-КДЛ-2И исп.01» (которые тоже могут использоваться в системе), но представленные в виде интегрируемой платы расширения, устанавливаемой в модернизированный блок ППКУП «Сириус» в составе ИСО «Орион». Функционально они используются для:
· охраны объектов от проникновения и пожаров посредством контроля состояния адресных входов (пожарных извещателей);
· управления адресными выходами и контроля различных систем противопожарной защиты и исполнительных устройств, подключенных к сигнально-пусковым блокам.
Устойчивы к единичным неисправностям, таким как обрыв, короткое замыкание и снижение сопротивления изоляции. Поддерживают двухпроводную линию связи (ДПЛС) по интерфейсу RS-485 и имеют гальваническую развязку между линиями ДПЛС и прибором «Сириус». Каждый контроллер обслуживает до 127 адресных устройств.
Рис. 4. Слева — «С2000-КДЛ-С», справа — «С2000-КДЛ-2И»
2) блоки контрольно-пусковые ШКП-RS (см. рис. 5) — аналоги классической линейки шкафов «ШКП», но c резервированным RS-485 (4RS, 10RS, 18RS, 30RS, 45RS, 75RS, 110RS с УПП, 250RS с УПП); предназначены для формирования сигнала и управления двигателями вентиляторов системы дымоудаления, световыми и звуковыми пожарными оповещателями или иным инженерным и технологическим оборудованием, а также для контроля 7 входов технологической сигнализации;
3) шкафы управления задвижкой «ШУЗ» (см. рис. 5) — предназначены для работы с АУПТ и в системах дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380В, управляются подачей сигнала по интерфейсу RS-485;
4) приемно-контрольные блоки «Сигнал-10 вер.2.00» — используются в составе комплексов технических средств пожарной сигнализации и автоматики, СОУЭ 1 и 2 типов, а также охранной, тревожной и технологической сигнализации; имеют поддержку 17 типа входа (водосигнального) и 18 типа входа (пожарного пускового);
Рис. 5. Блоки: слева — контрольно-пусковой «ШКП-RS», справа — управления задвижкой «ШУЗ»
5) блоки индикации «С2000-БИ исп.02» (см. рис. 6) — применяются для дополнительного информирования о состояниях зон АУПС, СОУЭ и противодымной вентиляции, отображают состояние 60 разделов, предусмотрено подключение внешнего считывателя с интерфейсом Wiegand (для охранных систем);
6) блоки управления речевым оповещением «Рупор исп.03» и «Рупор-300 модернизированный» (см. рис. 6) — предназначены для воспроизведения записанных в блок или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других ЧС (работают только в составе ИСО «Орион»); имеют два интерфейса RS-485 и двойной интерфейс Ethernet, работающий в параллельном режиме, для обеспечения отказоустойчивости линии связи с «Микрофонной консолью-20»;
Рис. 6. Слева — блок индикации «С2000-БИ исп.02», справа — «Рупор-300» модернизированный
7) блоки индикации системы пожаротушения «С2000-ПТ вер. 3.00» (см. рис. 7) — работают в составе газовой, порошковой, аэрозольной, водяной АУПТ, используют резервированный интерфейс RS-485, отображают 5 направлений пожаротушения (разделов); с их помощью можно выполнить расширение зон пожаротушения до 127 в составе системы управления на базе ППКУП «Сириус»;
8) блоки индикации и управления «Поток-БКИ вер. 3.00» (см. рис. 7) — предназначены для работы в составе оборудования насосной станции или спринклерных, дренчерных, пенных АУПТ или пожарного водопровода; отображают состояние пожарных разделов, входов запуска пожаротушения, датчиков выхода на режим, датчиков управления жокей-насосом, датчиков аварийных уровней, концевых выключателей задвижек на 16 индикаторах; подключаются по 2-х проводному интерфейсу RS-485.
Заметим, что ППКУП «Сириус» имеет четыре выхода с контролем на короткое замыкание и обрыв, но подключать АУПТ допускается только к 3 и 4 выходу, а все 4 выхода можно задействовать, например, для подключения табло и сирен. Однако в этом случае необходимо рассчитывать нагрузку: ведь защита по каждому выходу составляет 2А, но ток одновременно сработавших выходов и выхода «для питания внешних устройств» (не более 0,3А) суммарно не должен превышать 2,5А. При этом, если оповещатели подключаются на все четыре выхода, то должен рассматриваться самый пессимистический сценарий, при котором все они сработают одновременно.
Рис. 7. Блоки индикации: слева — «С2000-ПТ вер. 3.00», справа — «Поток-БКИ вер. 3.00»
Итак, по соотношению параметров «функциональность-надежность-цена» приборы приемно-контрольные и управления пожарные «Сириус» сегодня являются едва ли не самыми привлекательными на рынке. Современный ППКУП «Сириус» — это и пульт, и «С2000-КДЛ», и «С2000-АСПТ», и модифицированный «С2000-КПБ», и «С2000-Ethernet» и интеллектуальный блок питания в едином конструктиве. Кроме того, дополнительно к нему можно подключить до 122 адресных устройств. На сложных объектах защиты до 32 приборов ППКУП «Сириус» можно объединить в децентрализованную систему по резервируемому интерфейсу RS-485 верхнего уровня, что позволит управлять выходами одного прибора по факту срабатывания пожарных извещателей другого, управлять зонами всех приборов, объединенных в сеть, с любого ППКУП или блока индикации, подключенного к любому прибору, а также выводить состояния зон разных ППКУП на любом «Сириусе» или его блоках индикации.
Сертификаты соответствия требованиям Технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017) на ППКУП «Сириус» и блоки контрольно-пусковые ШКП-RS были получены 5 апреля 2021 года. Научно-внедренческое предприятие «БОЛИД» завершает подготовку оборудования к серийному производству.
В свою очередь, Альянс «Комплексная безопасность» начинает предзаказ модернизированных ППКУП «Сириус» и заключение договоров на проектирование систем противопожарной автоматики с учетом новых, более строгих требований свода правил СП 484.1311500.2020. Первые поставки нового оборудования намечены на июнь 2021 года.
