Готовимся к осени: изучаем новую версию свода правил СП 6.13130

№

ВОПРОС

ОТВЕТ

1.

Уточнение по 2 категории: требуется ли применение автономных источников питания (АИП) при 2 категории надежности электроснабжения?

Да, необходимо. АВР для 2 категории и есть АИП

2.

В пункте 5.4 свода правил сказано, что «может быть рассчитан в соответствии с приложением А» — как это понимать?

Понимать следует так: не всегда для АИП применяются аккумуляторы. В «Приложении А» основной акцент сделан на расчет для аккумуляторов

3.

В «Приложении А» свода правил учитывается коэффициент старения. Эксплуатацию АКБ для систем противопожарной защиты рассматривать:

1)      как буферный режим (включился и работает), или

2)      как цикличный режим (вкл./выкл.)?

Если второе, то как вычислять количество циклов, от которых зависит значение ёмкости на конечный период эксплуатации?

Конечно, как буферный. Ведь не часто на объектах применяют АКБ и отключают электроэнергию

4.

В пункте 6.3 свода правил электропроводки систем противопожарной защиты «допускается выполнять неогнестойкими кабелями (без индекса «FR»)» в следующих системах... Не противоречит ли это:

1)      стандартам: ГОСТ 31565-2012 и ГОСТ 53316-2009;

2)      статье 82 Технического регламента?

В Техрегламенте и указанных ГОСТах не сказано, что кабель должен быть огнестойким, а лишь то, что он должен выполнять свою функцию. В отношении пункта 6.3. поясню на примерах:

§ если это неадресная система, неадресный датчик уловил дым, передал сигнал, и все — больше эта линия не нужна;

§ случился пожар — клапан ОЗК закрылся. Зачем нужен огнестойкий кабель, если даже он закоротит клапан без напряжения и так закроется?

Применительно к таблице 2 из ГОСТа 31565-2012, в которой утверждается, что следует использовать кабели, подобные «FR», поясню: данный стандарт сейчас пересматривается, а свод правил начнет действовать в октябре, так что к тому времени противоречия устранятся.

5.

Что будет с огнестойкими кабельными линиями — ОКЛ?

Согласно пункту 6.4 свода правил, работоспособность электропроводок систем противопожарной защиты в условиях пожара обеспечивается выбором типа исполнения кабелей в соответствии с ГОСТ 31565-2012 (исключая пункт 6.3) — выше оговорённого. Но время их работы все равно должна подтверждаться по ГОСТ Р 53316-2009 (пункт 6.5 свода правил). Таким образом, производители ОКЛ будут вынуждены подтверждать работоспособность изделий, даже если применяется кабель без индекса «FR». Появилась гибкость при проектировании кабелей.

6.

Где-нибудь вообще говорится о том, что нужно использовать ОКЛ?

Не существует такого термина — ОКЛ — это всего лишь бренд, условное наименование. Нигде не сказано, что нужно применять ОКЛ. У нас есть статья 82 Технического регламента, читаем: «кабельные линии и электропроводка … должны сохранять работоспособность в условиях пожара в течение времени …». Вы можете называть это как угодно: ОКЛ или как-нибудь еще, но все равно необходимо подтверждение выполнения статьи 82, что и делают производители в соответствии с ГОСТ Р 53316-2009.

7.

Если в безадресных системах можно применять провода без индекса «FR», разрешается ли тогда и короба, и гофры использовать неогнестойкие?

Конечно, никто не заставляет применять огнестойкие распаечные коробки. В текущий момент готовится новая редакция ГОСТ 53316, где будет норма: нет обязательного требования на применение огнестойких коробок или лотков.

8.

Под пункт 6.3 свода правил (кольцевые линии) можно подвести и СОУЭ в том числе. Распространяется ли положение на СОУЭ?

Ни в коем случае: в пункте 6.3 под кольцевыми линиями имелась ввиду только сигнализация. Документ еще не вступил силу, но мы уже планируем уточнения: Изменение № 1 к СП 6.13130.2021 увидим примерно через год.

9.

В пункте 6.3 есть положение: «Электропроводки СПЗ допускается выполнять неогнестойкими кабелями (без индекса «FR») в линиях электропитания ППКП и ППУ, имеющих резервный ввод от встроенных АИП (АКБ)». Имеются в виду АКБ, встроенные в прибор?

Да.

10.

В пункте 6.6 свода правил сказано: «Совместная прокладка кабелей и проводов СПЗ с кабелями и проводами иного назначения, а также кабелей питания СПЗ и кабелей линий связи СПЗ … не допускается.». Имеется в виду силовое или слаботочное питание?

Раньше имелись в виду силовые линии питания, от 110 В — не прокладывать силовые кабели с кабелями СПЗ. Но теперь можно, если с защитой, описанной в пункте 6.6 свода правил: «В одном сплошном металлическом коробе (лотке) допускается совместно прокладывать экранированные кабели линий связи СПЗ с линиями связи, не относящимися к СПЗ, и экранированные кабели линий связи СПЗ с экранированными кабелями питания СПЗ при условии их разделения, в указанных случаях, сплошной металлической перегородкой по всей высоте короба (лотка).».

Согласен с тем, что здесь путаница в определении: будет исправлено.

11.

В пункте 6.8 свода правил говорится, что запрещено прокладывать кольцевые линии в одном канале. А можно ли две гофры проложить вплотную?

Да.

12.

… то есть линию ДПЛС для ручника «опуск вниз» и «подъем вверх» прокладывать в разных коробах рядом?

Да, но в идеале следует разнести на 300 мм, чтобы это была одиночная прокладка.

13.

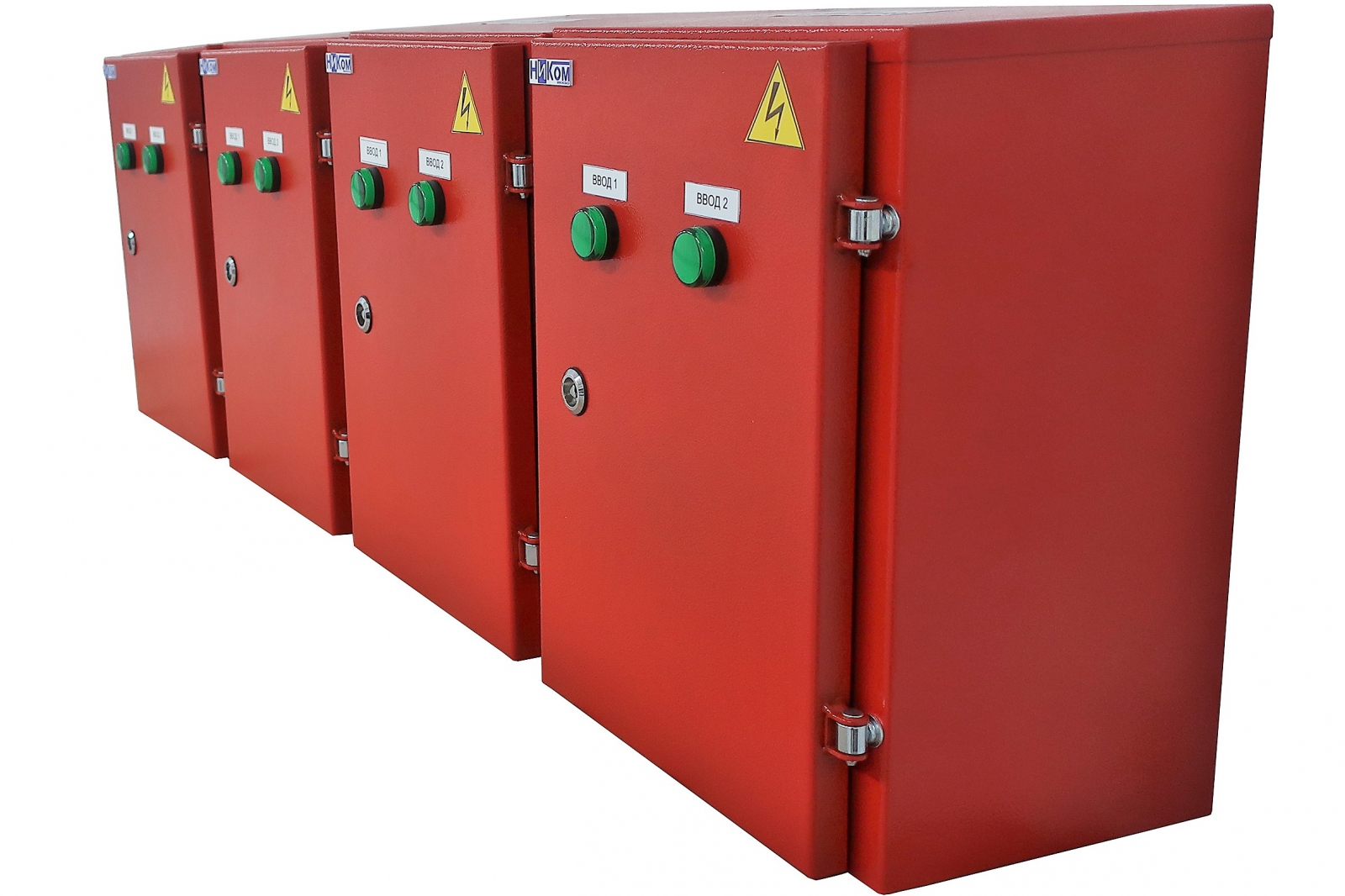

Зачем панели ППУ были переименованы в ПЭСПЗ, и должны ли они проходить сертификацию?

В прежних сводах правил встречалась путаница: ППУ называли и панель противопожарных устройств, и прибор пожарный управления. Панель противопожарных устройств не подлежит сертификации и ее переименовали, чтобы не было путаницы.

14.

В своде правил СП 6.13130.2021 отсутствуют требования по прокладке кабелей вне зданий, как теперь с этим быть?

Не запрещено — значит разрешено. В настоящем своде правил содержатся требования только для зданий.

15.

Если подавать документы на проектирование до 6 октября 2021 года, можно ли проектировать по старым требованиям?

Да.
